Gravírovací stanice dlouhých hliníkových součástí

Gravírovací stanice dlouhých hliníkových součástí

Vzhledem k velikosti popisovaných dílů a k jejich tvarové a rozměrové odlišnosti byl navržen stroj s dlouhou popisovací komorou v kombinaci s výsuvným šuplíkem, který dokáže pojmout libovolně dlouhé hliníkové kusy, jejichž větší část vyčnívá ze stroje ven

Návrh řešení:

Dle požadavků zákazníka byl navržen stroj, skládající se z následujících částí:

  • samostatně stojící jednoúčelová stanice s dostatečně velkým pracovním prostorem pro všechny popisované hliníkové kusy doplněná o odsávací zařízení

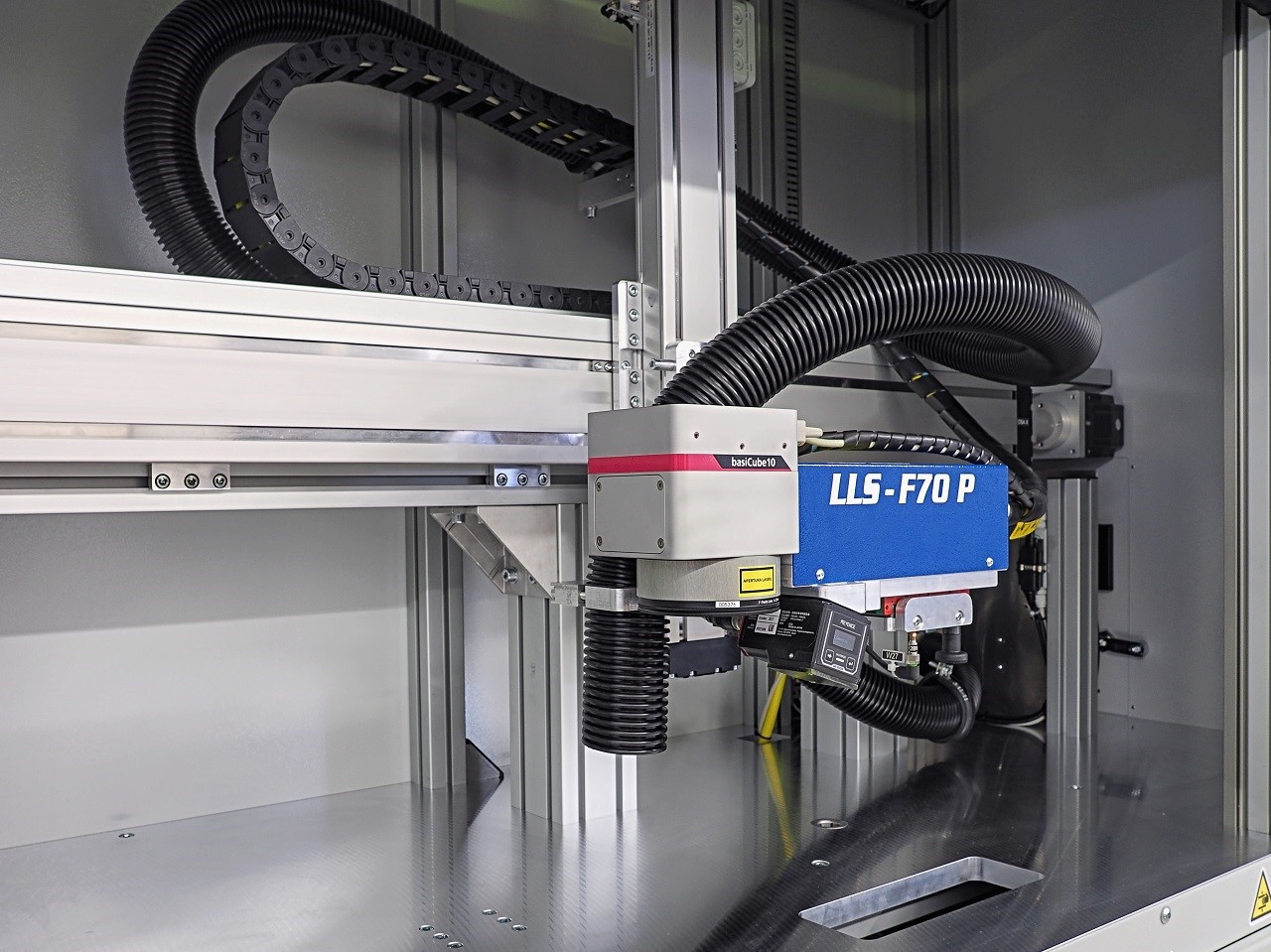

  • vláknový laser o výkonu 70W, značícím polem 110x110mm a motorickými dvěma osami - osou Z pro přizpůsobení zaostření laseru buď do komory laseru na kratší kusy, nebo do šuplíku na delší kusy a osou X pro správné umístění kódu v delší ose dílu
  • pilot laser pro ověření přesného založení nástroje jako součást popisovacího laseru
  • čtečka 2D kódů pro správnou identifikaci značeného kusu kódem
  • odsávací zařízení s regenerací filtru

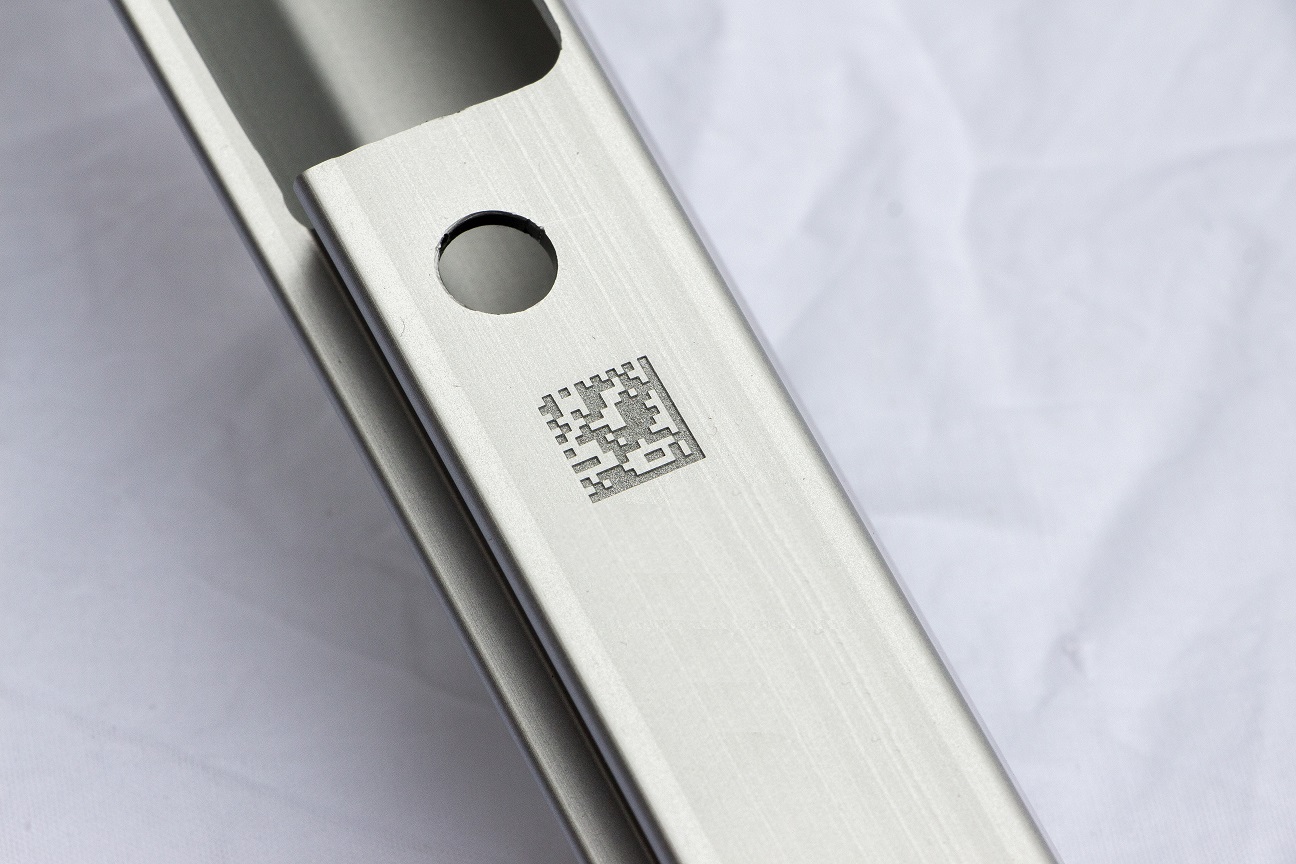

Vzorek gravírovaného hliníkového střešního nosiče

Popis základních funkcí stroje:

Po zasunutí rovných dlouhých profilů pomocí šuplíku dojde označení unikátním předem stanoveným kódem. Díly do 1000 mm budou vkládány z čela stroje, pneumaticky otevíratelnými dveřmi. Po označení bude naskenován DMX kód a odeslán do systému.

Výhody:

  • trvalý, rychlý a přesný popis hliníkových částí
  • odolnost hlubokého popisu vůči povrchovým úpravám, eloxování i vrstvě laku
  • univerzální řešení na popis více tvarově a rozměrově různých dílů
  • obrovská editovatelnost popisu, jednoduchá změna parametrů popisovací masky ve značicím softwaru

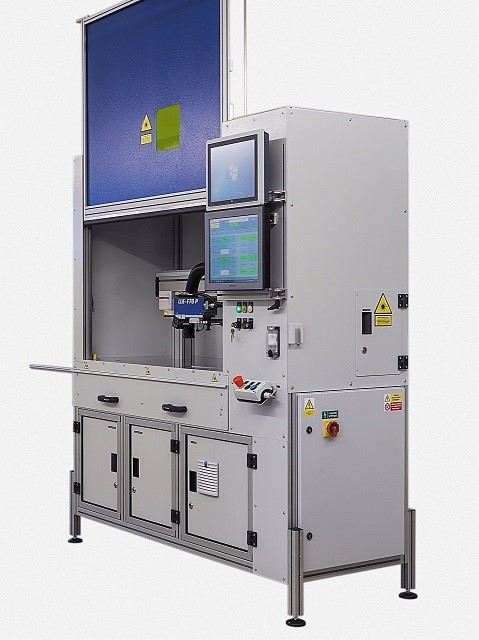

Laserová gravírovací stanice
