Popis plastových kroužků

Náš dlouholetý zahraniční výrobní partner působící i v ČR nás oslovil s poptávkou na dodání jednoúčelového laserového popisovacího zařízení. Jednalo se o popis plastových kroužků k filtrům o průměru 220mm. Na této značicí stanici je dále možné alternativně značit i výrobky vysoké a široké 430mm a 500mm dlouhé. Naší laserovou značicí stanicí se zároveň docílilo i požadavku zákazníka na velmi krátký strojní výrobní takt, kdy pro jeden výrobek (plastový kroužek) je max. určeno 6,5 vteřin při plně automatickém režimu.

Návrh řešení

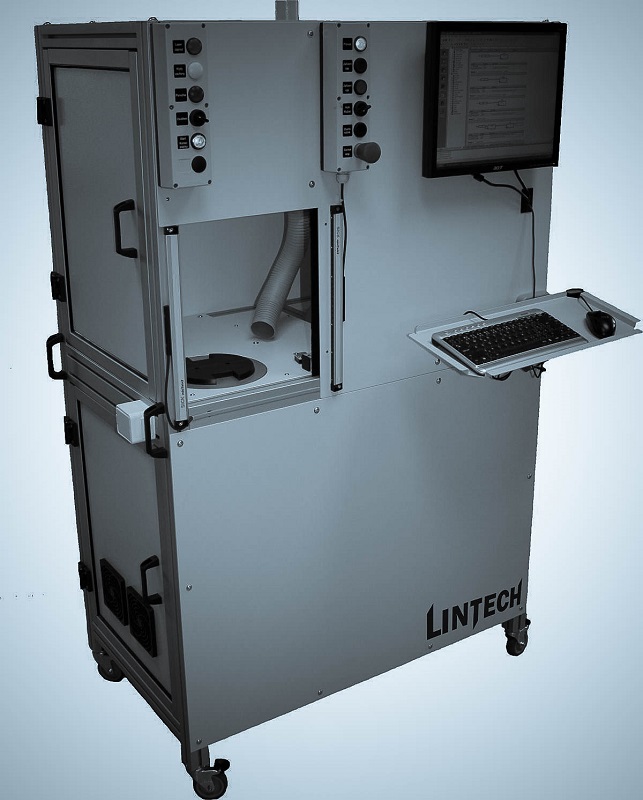

Po zvážení taktu linky a všech klíčových technických aspektů navrhl náš tým jednoúčelový stroj, který se skládá z:

  • 10W diodový laser s popisovacím polem 290 x 290mm
  • Značení statické i průběžné (rotační osa)
  • Bezpečnostní světelná závora
  • Pilot laser
  • Odsávací zařízení

Popis základních funkcí stroje

Toto zařízení umožňuje jak automatický tak i ruční režim. U automatického režimu obsluha navolí příslušný program pro popis a založí kroužek do přípravku. Stiskne tlačítko start pro zahájení značícího procesu (uzavření posuvných dveří). Po dopsání výrobku a vyhodnocení bezpečnostní světelné závory dojde k ověření čitelnosti popisu průmyslovou kamerou.

Výhody

  • ročně se na spotřebním materiálu ušetří několik stovek tisíc korun ve srovnání s elektrochemickým značením
  • ekologický provoz celého zařízení
  • vysoká kvalita popisu
  • zrychlení taktu linky
  • možnost popisu různě velkých výrobků z různého materiál
