VIDEO: Automatizovaný laserový gravírovací stroj pro světového výrobce

Automatizovaný gravírovací laser

VIDEO: Automatizovaný laserový gravírovací stroj pro světového výrobce

Požadavek společnosti Poclain Hydraulics, s.r.o. byl v tomto případě laserem značit kovové části hydromotorů. Zakládání do karuselu bude ve výrobě prováděno pomocí robota, což splňuje aktuální trendy automatizace, resp. tedy robotizace. Tento úkol bylo možné splnit nejlépe obdobou našeho popisovacího karuselu, doplněného o čtečku.

Samotná značená data jsou zanesena v podobě 2D kódu - datamatrixu. To přináší celou řadu výhod. Od možnosti snadné traceability výrobku po možnosti přečtení informace i přes případné částečné poškození popisu.

Návrh řešení:

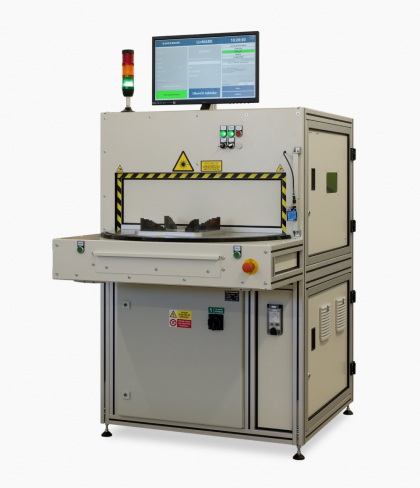

  • jednoúčelová popisovací stanice s otočným dvoupolohovým karuselem pro gravírování datamatrix kódů s následným ověřením
  • stanice je vybavena vláknovým laserem o výkonu 20W  s objektivem f-254 s popisovacím polem až 170x170mm
  • lavice laseru byla upnuta na X ose
  • stroj je osazen čtečkou pro kontrolu správnosti datamatrix kódu
  • generování datamatrix kódů má na starosti software SamLight, jemuž data poskytuje uživatelské prostředí pro ovládání systému Linmark, který byl vyvinutý našimi programátory
  • zobrazování údajů o aktuálním dění má na starost monitor umístěný na stroji, který zobrazuje veškeré informace potřebné pro obsluhu

„Toto laserové značící zařízení jsme pořídili kvůli dobrým zkušenostem s přechozím zařízením, které bezproblémově pracuje déle než dva roky nepřetržitého provozu v naší robotizované buňce. Jednoduché ovládání a na míru přizpůsobené uživatelské rozhraní nám umožňuje vysoce efektivní používání tohoto zařízení.“

Popis základních funkcí stroje:

Díly založené do přípravku, který je koncipován tak, aby obsáhnul všechny vyráběné průměry. Po založení obsluha zmáčkne dvouruční ovládání a stůl se otočí s nepopsaným kusem do vnitřních prostor stroje. Laser začne na kus gravírovat unikátní číslo společně s DMX kódem. Mezitím obsluha venku na stole zakládá nový díl. Po čtecím procesu, zda je DMX kód správně vygravírovaný, se zobrazí všechny údaje na displeji a stůl se po stisknutí tlačítka opět otočí a celý proces se opakuje s již nově založeným kusem.

Výhody:

Toto gravírovací laserové zařízení má několik výhod. Počínaje kontrastní a trvalým popisem, přes časovou úsporu vzhledem k dvoupolohovému karuselu, až po možnost automatizovaného zakládání dílů robotem, což má výrobce hydromotorů v plánu.

Více o stroji najdete v Komplexních projektech laserové technologie
