CASE STUDY: LASEROVÁ ROBOTICKÁ STANICE

Přibližně v polovině roku 2020 jsme byli osloveni společností ZF Automotive Czech s.r.o. ohledně projektu laserového přeznačování motorových komponent. Samotné zadání však skýtalo hned několik výzev. Z pohledu laserové aplikace je potřeba přepsat původní značení, jehož forma se může lišit, a především tento princip zpracování následně aplikovat na stovkách různých komponent v různých provedeních.

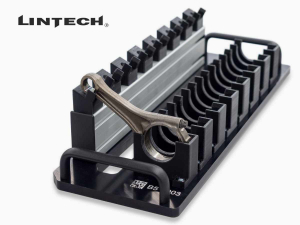

Škála zpracovávaných komponent je doopravdy veliká a zároveň velmi pestrá. Jednotlivé komponenty se liší nejen fyzickými rozměry, váhou, materiálem, ale zároveň i pozicí původního značení.

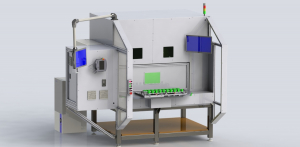

V rámci přípravné studie se našim odborníkům společnosti LINTECH podařilo navrhnout komplexní řešení v podobě sofistikovaného laserového robotického pracoviště, které všechny výše uvedené požadavky splňuje.

Díky vysoké technické úrovni a velké míře univerzálnosti tohoto řešení jsme následně uspěli v konfrontaci s konkurencí a přistoupili k realizaci projektu.

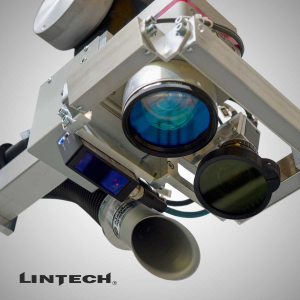

p1018843l

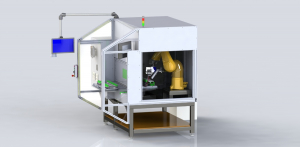

Robotické rameno Stäubli TX2-90L

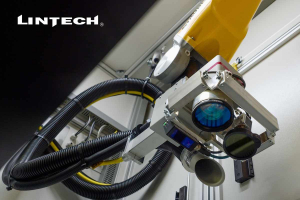

Laserový systém LLS-F70P umístěný na zápěstí robota
Kamery
První kamera je stacionárně umístěná ve stroji a snímá vnitřní pozici otočného stolu
Druhá kamera je společně s laserem přímo na zápěstí robota
Distanční senzor umístěný taktéž přímo na zápěstí robota

Stanice byla navržena tak, aby její samotná obsluha byla co možná nejjednodušší a na základě běžné intuice mohla být ovládána prakticky kýmkoliv. Zároveň došlo k uplatnění hned několika kontrolních mechanismů, které případné pochybení obsluhy okamžitě odhalí a v některých případech i automaticky zkoriguje.
